АКО-М 100 конденсатоотводчик

АКО-М 100 конденсатоотводчик служит для накопления и последующего отвода конденсата из пневматических систем, воздухопроводов, емкостей и воздухосборников, находящихся под давлением не более 1,6 МПа.

Структура условного обозначения

Конденсатоотводчики маркируются так: АКО-М.100 Х - Х, где:

• АКО-М - тип конденсатоотводчика,
• 100 - модель,
• Х-Х - исполнения:
  • АТ - с автоматическим сбросом конденсата и обогревателем
  • А - с автоматическим сбросом конденсата
  • Т - с ручным сбросом конденсата и обогревателем

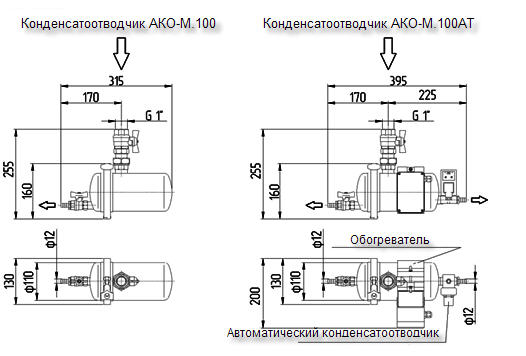

Рис.1. Схема габаритных размеров конденсатоотводчика АКО-М 100
