Блок преобразования сигналов БПТ-21

Блок преобразования сигналов термопар с гальванической развязкой БПТ-21 предназначен для преобразования сигнала термопар типа ТЖК(J), ТХК(L), ТХКн(E), ТХА(K), ТПП10(S), ТПР(B), ТВР(A-1) в выходной унифицированный сигнал постоянного тока или напряжения. Диапазон измеряемых температур 0...+2500°С в зависимости от используемого типа термопары

Область применения

• Измерение температуры
• Усиление сигналов термопар
• Усиление напряжений низкого уровня 0-100 мВ, полученного от источника ЭДС
• Измерительные системы
• Системы автоматического регулирования и управления технологическими процессами в промышленности

Условное обозначение

Обозначение при заказе: БПТ-21-D-N-K-T, где:

• D - тип датчика и условное обозначение номинальной статической характеристики:
• ПР,Е(ЭДС), ПП, ВР-3, ВР-2, ВР-1, ХА, ХК
• N - начальное значение измеряемой температуры: в градусах Цельсия (не менее минус 20°С) или в мВ
• K - конечное значение измеряемой температуры: в градусах Цельсия или в мВ
• T - выходной сигнал:
• 1 – унифицированный от 0 мА до 5 мА,
• 2 – унифицированный от 0 мА до 20 мА,
• 3 – унифицированный от 4 мА до 20 мА,
• 4 – унифицированный от 0 В до 10 В.

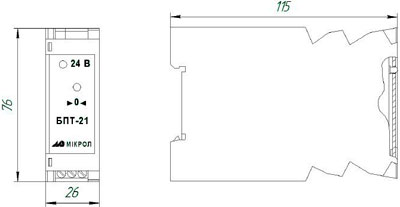

Рис.1. Габаритный чертеж блока преобразования сигналов термопар с гальванической развязкой БПТ-21
