ГР1 гидрораспределитель с гидравлическим управлением

Гидрораспределитель с гидравлическим управлением ГР1 применяется в двухмагистральных централизованных смазочных системах петлевого типа для присоединения к центральным магистралям ответвлений, по которым необходимо подавать смазку к группе машин и механизмов через более длительные промежутки времени по сравнению с остальными механизмами, обслуживаемыми системой.

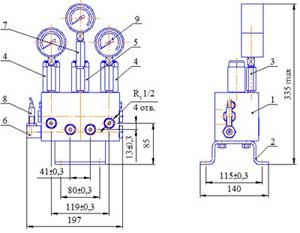

Рис.1. Чертеж гидрораспределителя ГР1, где:

1. Корпус,
2. Кронштейн,
3. Разделитель,
4. Клапан,
5. Клапан предохранительный,
6. Пробки,
7. Удлинитель,
8. Выключатель бесконтактный путевой,
9. Манометр.
