КЗА1 контроллер заряда аккумуляторов

КЗА1 контроллер заряда аккумуляторов обеспечивает:

• контроль суммарного напряжения аккумуляторной сборки, напряжения каждой АКБ, тока протекающего через АКБ, общего заряда АКБ;
• выдачу сигналов управления в зависимости от напряжения аккумуляторной сборки и напряжения каждой АКБ;
• возможность программирования порогов срабатывания и временных задержек;
• измерение и индикацию текущего значения суммарного напряжения, напряжений каждой АКБ, тока и заряда АКБ;
• светодиодную индикацию состояния АКБ.

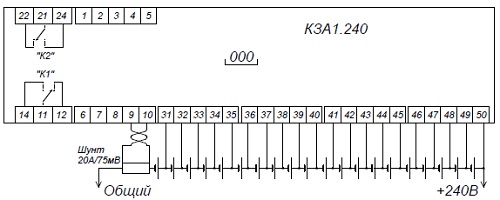

Рис.1.Пример подключения контроллера КЗА1.240 к 20-ти последовательно соединенным АКБ с использованием измерительного шунта 20А/75мВ
