Реле уровня жидкости РУ

Реле уровня жидкости РУ служит для контроля уровня жидкости в резервуаре и применяется в качестве сигнализатора уровня жидкости.

Конструкция

Реле уровня состоит из корпуса 1 с вмонтированной в него трубкой 2, по которой свободно передвигается поплавок 3. Внутри трубки расположен геркон 5 типа КЭМ‑3Б, который соединён электропроводом с электрическим разъёмом 4 типа СЭ 11‑19 (23). При понижении уровня жидкости поплавок 3 движется по трубке 2 и входит в зону расположения геркона 5. Магниты 6, вклеенные в тело поплавка, вызывают коммутацию контактов геркона и сигнал поступает на прибор (электролампу, зуммер и т.п.), сигнализирующий о снижении уровня жидкости. В зависимости от длины трубки, реле изготавливаются различных типоразмеров.

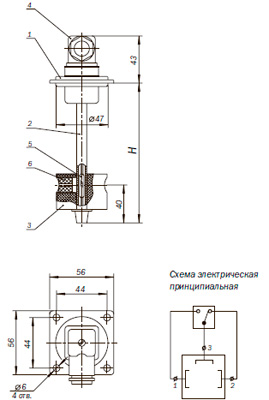

Рис.1. Габаритный чертеж реле уровня жидкости РУ
