Рубильник Р-21-Р-32 заднего присоединения

Рубильник Р-21-Р-32 заднего присоединения используется в стационарных силовых шкафах для коммутации трехфазных цепей с отсутствующим током, либо для кратковременных коммутаций.

Структура условного обозначения

Рубильники маркируются так- D-ХУ-Z, где:

• D- Рубильник
• Х- Условное обозначение кол-во полюсов
  • 1- однополюсный
  • 2- двухполюсный
  • 3- трехполюсный
  • 4- четырехполюсный
  • 5-пятиполюсной
• У-Условное обозначение номинального тока
  • 1- 100А
  • 2 -200А
  • 4 -400А
  • 6- 630А
• Z- Условное обозначение присоединения
  • З.П - заднее  присоединение
  • П.П.- переднее присоединение

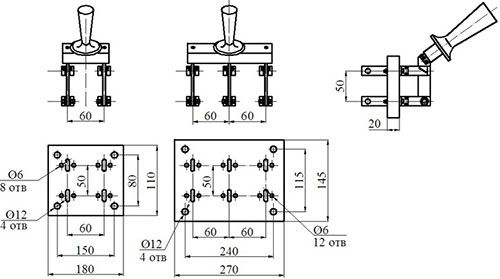

Рис.1. Схема габаритных размеров рубильников Р-21, Р-32
