РЗЛ-03.2хх устройство релейной защиты

Устройство релейной защиты РЗЛ-03.2хх (с АПВ, АЧРЧАПВ) предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации воздушных и кабельный линий электропередачи напряжением 10(6) кВ., и может применяться для замены широко используемых реле РТ80, РТ90 и РС80М2, УЗА-АТ.

Область применения

Устройство предназначено для установки в релейных шкафах и отсеках КРУ, шкафах релейных залах и щитах управления подстанций 35-10(6) кВ.

Функциональные возможности

Устройство релейной защиты РЗЛ-03.2хх обеспечивает:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• отображение с помощью светодиодных индикаторов состояния дискретных входов, пусков/работы МТЗ, неуспешного АПВ, ускорения МТЗ и т.п.;
• измерение и индикацию действующих значений токов основной частоты (50±5 Гц);
• регистрацию и хранение параметров ( междуфазное КЗ и значение аварийного тока) последнего аварийного событий);
• индикацию до сброса( с запоминанием)срабатывания МТЗ ТО, АПВ и дискретного входа;
• индикацию наличия тока;
• возможность сброса индикации с передней панели или дистанционно;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний.

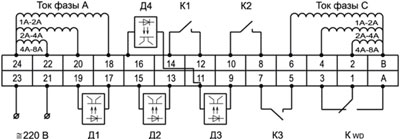

Рис.1. Основная схема подключения устройств РЗЛ-03.2хх
