Сигнализатор УМСТ

УМСТ сигнализатор предназначен для замыкания или размыкания электрической цепи при достижении в системе заданной величины избыточного давления нейтральных жидкостей и газов, а также рабочей жидкости НГЖ-5у Skydrol LD-4.

Исполнение

В зависимости от исходного положения контактов сигнализаторы давления делятся на две группы: с нормально замкнутыми контактами и с нормально разомкнутыми контактами. К шифру последних добавляется буква «А».

Сигнализатор типа УМСТ изготавливаются в таких модификациях:

• УМСТ-С - со специальным штуцером,
• УМСТ-М - для повышенных температур.

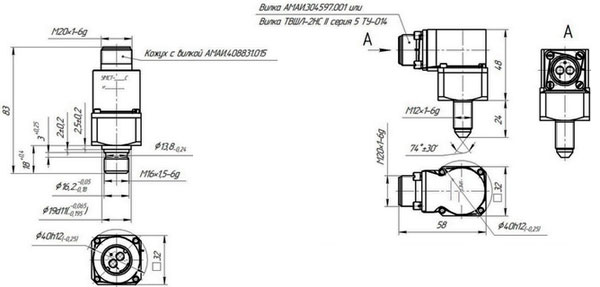

Рис.1. Схема габаритных размеров УМСТ сигнализатора
