ТЭП-012 датчик измерения температуры

ТЭП-012 датчик предназначен для измерения температуры поверхности элементов конструкций, используется в качестве самостоятельного термометра или служит чувствительным элементом термометра более сложной конструкции.

Исполнение

Датчик температуры изготавливается в таких модификациях:

• ТЭП 012-01,
• ТЭП 012-02,
• ТЭП 012-03,
• ТЭП 012-04,
• ТЭП 012-05,
• ТЭП 012-06.

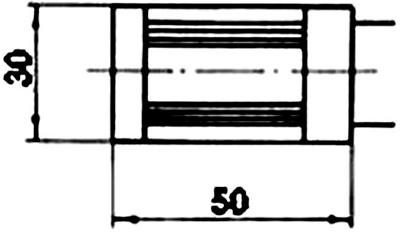

Рис.1. Схема габаритных размеров ТЭП-012 датчика измерения температуры

Материал чувствительного элемента платиновая проволока диаметром - 50 мкм.

Чувствительный элемент ТЭП 012 закрепляется на пластине из стеклоткани с помощью кремнийорганического лака. К концам платиновой проволоки привариваются токовыводы, которые закрепляются сверху пластиной из стеклоткани. Чувствительные элементы без разделки токовыводов.
