ВЛ-59 реле времени

Реле времени ВЛ-59 предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов – при использовании его в качестве счетно-импульсного реле.

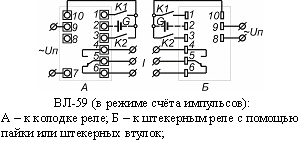

Рис.1.Схема подключения и расположения выводов

На схеме подключения обозначено:

• Uп - напряжение питания реле;
• К1 - внешний контакт сброса в ноль;
• G - резервный источник питания;
• К2 - внешний счётный контакт;
• I - выход.
