Горелка газомазутная ГМГ-2

Горелка газомазутная ГМГ-2 предназначена для раздельного сжигания природного газа и топочного мазута. Используются с паровыми котлами типа ДКВр с газомазутными топками, а также с водогрейными котлами, разработанными на базе указанных паровых котлов.

Допускается использование горелок ГМГ для сжигания более легких сортов жидкого топлива. Характеристики работы горелки ГМГ на газе будут зависеть от теплоты сгорания и плотности газа при рабочей температуре.

Конструктивное исполнение

В состав горелки ГМГ-2 входит:

1. Газовоздушная часть,
2. Форсунка паромеханическая,
3. Лопаточный завихритель вторичного воздуха,
4. Лопаточный завихритель первичного воздуха,
5. Монтажная плита,
6. Заглушка.

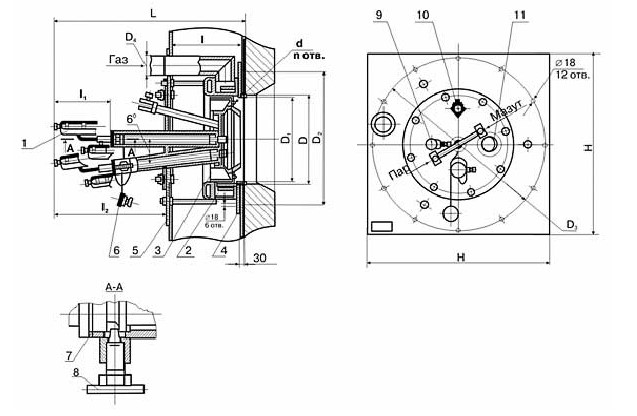

Рис.1 Схема Горелки ГМГ-2
