Горелка газовая ГГ-3

Горелка газовая ГГ-3 предназначена для сжигания газообразного топлива в топках паровых и водогрейных котлов. Допускается кратковременное совместное сжигание жидкого и газообразного топлива во время перехода с одного вида топлива на другой.

Производятся и поставляются в двух исполнениях:

• Горелка ГГ без автоматики и дополнительного оборудования.
• Горелки ГГ- м а.п.р.(автоматическое поддержание заданных температурных режимов)-оснащаются запально – защитным устройством и системой автоматики( шкаф управления на стойке), газовой запорно-регулирующей арматурой, обеспечивающие надежную работу от пуска горелки до ее выключения без постоянного наблюдения обслуживающего персонала.

Конструктивное исполнение

Горелка газовая ГГ-3 состоит из:

1. Короба воздушного.
2. Коллектора газового.
3. Завихрителя.
4. Заслонки.
5. Сектора.
6. Электромагнита.
7. Винта регулировочного.
8. Штуцера.
9. Ниппеля.

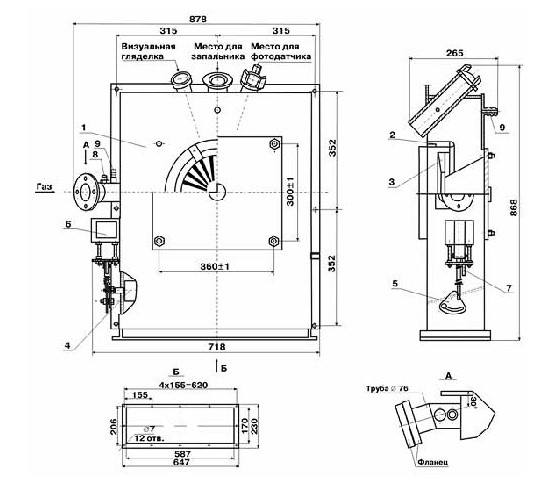

Рис.1 Схема габаритных размеров горелки ГГ3
